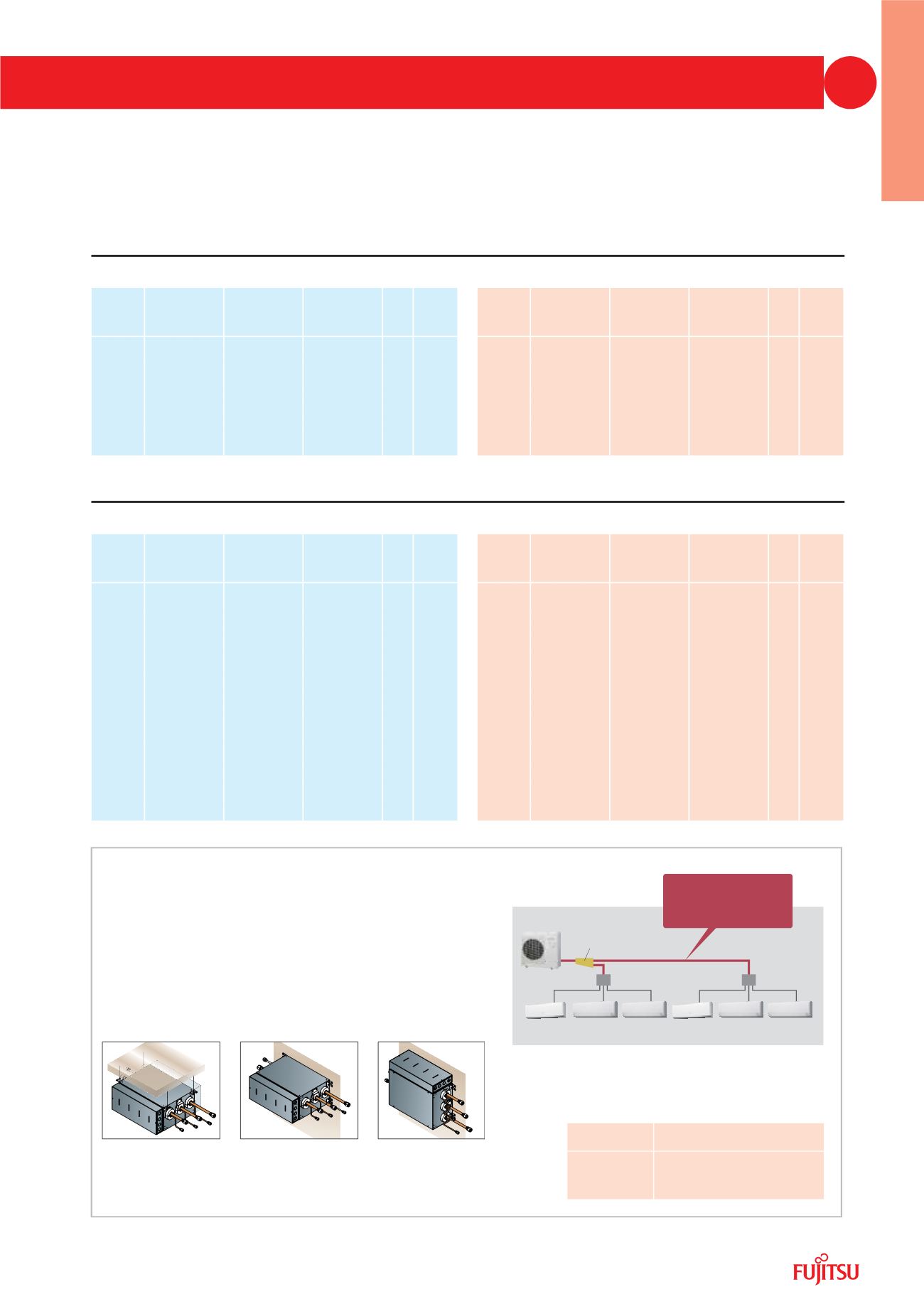

Unidad exterior AOY50Ui-MI3
Unidad exterior AOY71Ui-MI3
FUNCIONAMIENTO EN FRIO
FUNCIONAMIENTO EN FRIO
FUNCIONAMIENTO EN CALEFACCIÓN
FUNCIONAMIENTO EN CALEFACCIÓN
&RPELQDFLRQHV [
Capacidad expresada en kcal/h
1 W = 0,86 kcal/h
0XOWLVSOLW
,QYHUWHU6HULH
$6< 8L/7
Unidades
interiores
Capacidad
nominal de cada
unidad (kcal/h)
CapacidadTotal
(kcal/h)
(MIN) (NOM) (MAX)
ConsumoTotal
(kw)
(MIN) (NOM) (MAX)
SEER
Clasific.
Energética
20 20 20 1.548 1.548 1.548 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.9
A++
20 20 25 1.462 1.462 1.720 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.9
A++
20 20 35 1.316 1.316 2.003 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.7
A++
20 20 40 1.212 1.212 2.218 4.643 (1.720-5.847)
1.35 (0.60-2.06)
6.7
A++
20 25 25 1.384 1.625 1.625 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.8
A++
20 25 35 1.255 1.479 1.909 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.7
A++
20 25 40 1.161 1.358 2.124 4.643 (1.720-5.847)
1.35 (0.60-2.06)
6.7
A++
25 25 25 1.548 1.548 1.548 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.8
A++
25 25 35 1.410 1.410 1.823 4.643 (1.548-5.847)
1.35 (0.50-2.06)
6.7
A++
Unidades
interiores
Capacidad
nominal de cada
unidad (kcal/h)
CapacidadTotal
(kcal/h)
(MIN) (NOM) (MAX)
ConsumoTotal
(kw)
(MIN) (NOM) (MAX)
SEER
Clasific.
Energética
20 20 20 1.917 1.917 1.917 5.761 (1.548-6.363)
1.89 (0.50-2.37)
6.4
A++
20 20 25 1.840 1.840 2.167 5.847 (1.548-6.706)
1.94 (0.60-2.87)
6.4
A++
20 20 35 1.702 1.702 2.442 5.847 (1.548-6.964)
1.93 (0.50-2.87)
6.3
A++
20 20 40 1.565 1.565 2.717 5.847 (1.720-7.222)
1.94 (0.60-2.87)
6.2
A++
20 20 50 1.401 1.401 3.044 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.1
A++
20 25 25 1.745 2.046 2.046 5.847 (1.548-7.050)
1.93 (0.50-2.87)
6.4
A++
20 25 35 1.616 1.900 2.321 5.847 (1.548-7.050)
1.93 (0.50-2.87)
6.2
A++
20 25 40 1.496 1.754 2.597 5.847 (1.720-7.222)
1.94 (0.60-2.87)
6.2
A++
20 25 50 1.341 1.582 2.923 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.1
A++
20 35 35 1.513 2.167 2.167 5.847 (1.548-7.050)
1.94 (0.50-2.87)
6.2
A++
20 35 40 1.401 2.012 2.433 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.2
A++
25 25 25 1.952 1.952 1.952 5.847 (1.548-7.050)
1.94 (0.50-2.87)
6.4
A++
25 25 35 1.814 1.814 2.218 5.847 (1.548-7.136)
1.94 (0.50-2.87)
6.2
A++
25 25 40 1.677 1.677 2.485 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.2
A++
25 25 50 1.522 1.522 2.812 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.1
A++
25 35 35 1.694 2.072 2.072 5.847 (1.548-7.136)
1.94 (0.50-2.87)
6.2
A++
25 35 40 1.582 1.926 2.339 5.847 (1.720-7.308)
1.94 (0.60-2.87)
6.2
A++
35 35 35 1.952 1.952 1.952 5.847 (1.548-7.136)
1.94 (0.50-2.87)
6.1
A++
Unidades
interiores
Capacidad
nominal de cada
unidad (kcal/h)
CapacidadTotal
(kcal/h)
(MIN) (NOM) (MAX)
ConsumoTotal
(kw)
(MIN) (NOM) (MAX)
SCOP
Clasific.
Energética
20 20 20 1.952 1.952 1.952 5.847 (1.720-6.620)
1.62 (0.50-2.06)
4.3
A+
20 20 25 1.840 1.840 2.167 5.847 (1.720-6.706)
1.62 (0.50-2.06)
4.3
A+
20 20 35 1.702 1.702 2.433 5.847 (1.720-6.706)
1.59 (0.50-2.06)
4.3
A+
20 20 40 1.573 1.573 2.700 5.847 (1.720-6.878)
1.61 (0.50-2.06)
4.3
A+
20 25 25 1.745 2.055 2.055 5.847 (1.720-6.706)
1.60 (0.50-2.06)
4.3
A+
20 25 35 1.625 1.909 2.313 5.847 (1.720-6.792)
1.59 (0.50-2.06)
4.3
A+
20 25 40 1.505 1.771 2.571 5.847 (1.720-6.878)
1.60 (0.50-2.06)
4.3
A+
25 25 25 1.952 1.952 1.952 5.847 (1.720-6.792)
1.59 (0.50-2.06)
4.3
A+
25 25 35 1.823 1.823 2.210 5.847 (1.720-6.792)
1.59 (0.50-2.06)
4.3
A+
Unidades
interiores
Capacidad
nominal de cada
unidad (kcal/h)
CapacidadTotal
(kcal/h)
(MIN) (NOM) (MAX)
ConsumoTotal
(kw)
(MIN) (NOM) (MAX)
SCOP
Clasific.
Energética
20 20 20 2.235 2.235 2.235 6.706 (1.720-7.394)
1.94 (0.50-2.68)
4.3
A+
20 20 25 2.167 2.167 2.545 6.878 (1.720-7.566)
2.00 (0.50-2.87)
4.2
A+
20 20 35 2.012 2.012 2.855 6.878 (1.720-7.652)
1.99 (0.50-2.80)
4.2
A+
20 20 40 1.857 1.857 3.164 6.878 (1.720-7.910)
1.91 (0.50-2.72)
4.2
A+
20 20 50 1.668 1.668 3.542 6.878 (1.720-7.910)
1.89 (0.50-2.70)
4.2
A+
20 25 25 2.046 2.416 2.416 6.878 (1.720-7.738)
1.99 (0.50-2.87)
4.2
A+
20 25 35 1.917 2.253 2.708 6.878 (1.720-7.824)
1.98 (0.50-2.87)
4.2
A+
20 25 40 1.771 2.081 3.027 6.878 (1.720-7.910)
1.91 (0.50-2.72)
4.2
A+
20 25 50 1.591 1.874 3.413 6.878 (1.720-7.910)
1.89 (0.50-2.69)
4.2
A+
20 35 35 1.788 2.545 2.545 6.878 (1.720-7.824)
1.97 (0.50-2.87)
4.2
A+
20 35 40 1.659 2.373 2.846 6.878 (1.720-7.910)
1.90 (0.50-2.70)
4.2
A+
25 25 25 2.296 2.296 2.296 6.878 (1.720-7.824)
1.98 (0.50-2.87)
4.2
A+
25 25 35 2.141 2.141 2.597 6.878 (1.720-7.910)
1.97 (0.50-2.87)
4.2
A+
25 25 40 1.995 1.995 2.898 6.878 (1.720-7.910)
1.89 (0.50-2.70)
4.2
A+
25 25 50 1.806 1.806 3.276 6.878 (1.720-7.910)
1.87 (0.50-2.68)
4.2
A+
25 35 35 2.012 2.433 2.433 6.878 (1.720-7.910)
1.96 (0.50-2.80)
4.2
A+
25 35 40 1.874 2.270 2.726 6.878 (1.720-7.910)
1.89 (0.50-2.69)
4.2
A+
35 35 35 2.296 2.296 2.296 6.878 (1.720-7.910)
1.95 (0.50-2.78)
4.2
A+
*DPD'RPpVWLFD
Accesorios 8x1
La caja repartidora oBranchBox permite llevar un solo tubo hasta
unadistanciamáximade 55m.
De la caja repartidora hasta la unidad interior nopuede haber
más de 15m.
Ellopermitemás distancias de instalación, menos tubo ymayor
flexibilidad y facilidad en la instalación.
Ejemplode instalación del Branch Box de 3 zonas
Instalación en techo
Desdeel techo se
instalaenposición
horizontal.
Instalación horizontal
Instale launidadcon
los lateralesbocarriba.
Instalación vertical
Instale launidadcon
los lateralesbocarriba.
Accesorios 8x1
CÓDIGO
MODELOS
3NGF9011
Separador (8x1) UTP-SX248A
3NGF9008
BranchBox 2 Zonas UTP-PY02A
3NGF9009
BranchBox 3 Zonas UTP-PY03A
Tubo líquido:
Ø
3/8”
Tubogas :
Ø
5/8”
Separador
