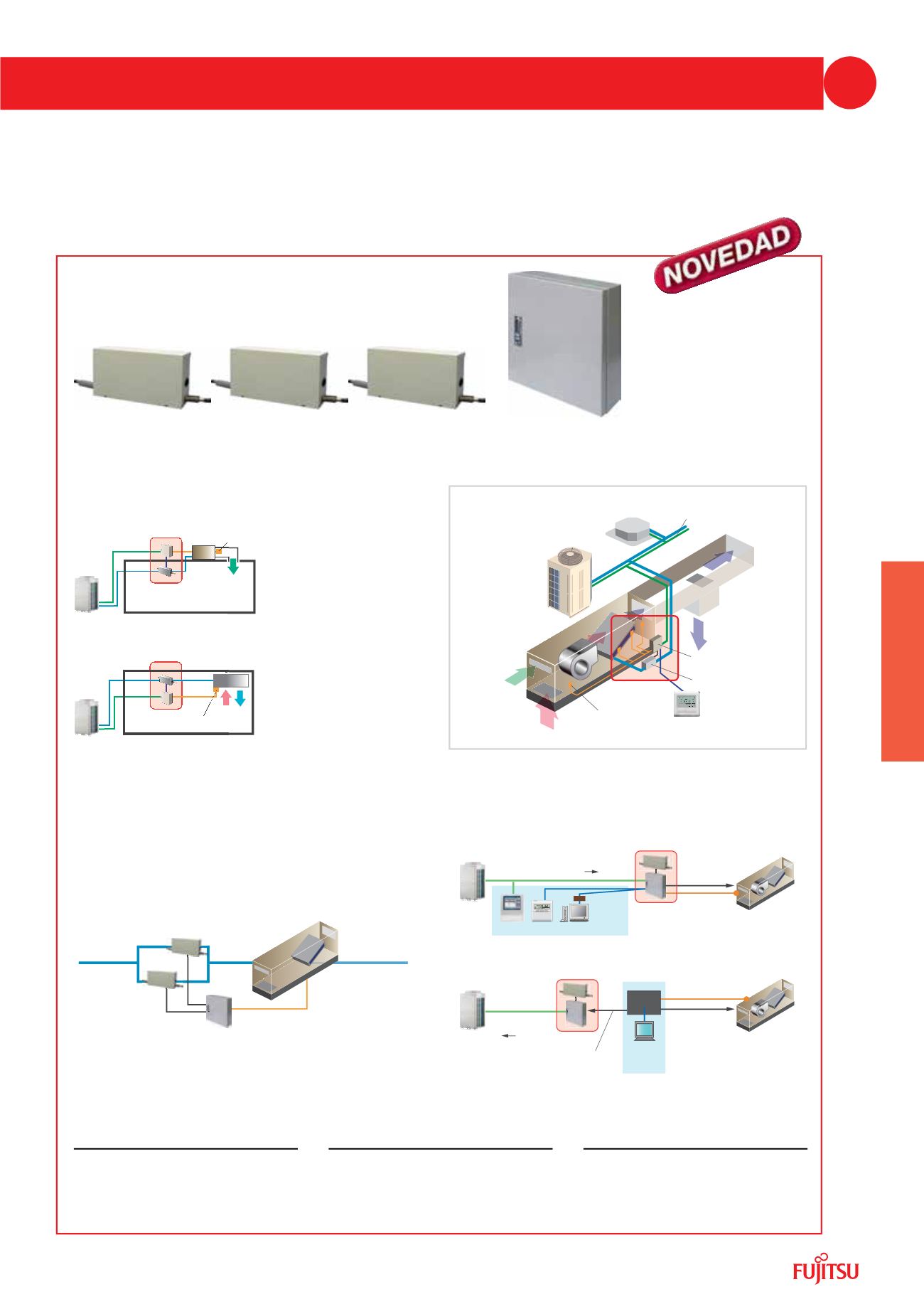

UTA Termostato
DX-Kit
Termostato
DX-Kit
Fan coil
8QLGDGHV GH FRQH[LyQ
';.,7SDUD87$6
5HVXPHQ GH ODV IXQFLRQHV SULQFLSDOHV
ENTRADAS
- Paro/marcha
- Ajuste de la Tª
- Demanda de la potencia
-Modode funcionamiento
SALIDAS
- Indicación de Paro/marcha
- Indicación de ventilador activado
- Indicación de termostato activado
- Indicación de desescarche
CONTROLMODBUS
- Posibilidadde control a través
deModBus conBMS habilitado
mediante el usode una interfaz
opcional
Termostato
Señal E/S
Externa
Línea de transmisión
ControlesVRF RedModbus
Interface
(opcional)
UTA oFan coil
DX-Kit
Señal E/S
Externa
Señal E/S
Externa
Programa
de gestión
interno
Línea de
transmisión
UTA oFan coil
Termostato
DDC*
*DDC=Controlador digital directo
DX-Kit
UTA oFan coil
(Rango desde 5 a50 kW)
Unidad de control
Conducción
frigorífica
Cableado
eléctrico
Control remoto
SistemaVRF
Unidad
interior
UnidadEEV
Unidadde control
DX-Kit
Línea de transmisión
Termostato
Unidad de
tratamiento
deaire
(V SRVLEOH FRQHFWDU XQ DPSOLR UDQJR
GH SRWHQFLDV
- Dos unidades EEV puden ser conectadas en paralelo sopor-
tando hasta 50 kW, lo cual permite conectar unidades de
gran potencia.
- El rango de potencia conectable comprende desde los 5
kW a los 50 kW.
0~OWLSOHV VHQVRUHV GH 7 RSWLPL]DQ HO FRQWURO GH
ODV87$\ ORV IDQFRLOV
*UDQ YDULHGDG GH FRQWUROHV
SDUD JHVWLRQDU OD DSOLFDFLyQ
- Control centralizadomediante los controles GENERAL
FUJITSUAIRSTAGE.
- Control centralizadomediante controladores externos.
El suministrode airemedian-
te UTA seoptimiza contro-
lando la Tª dedescarga.
El control de la Tª ambiente
mediante fan coils seoptimiza
controlando la Tª de retorno.
Unidad EEV
UTP-VX30A
Unidad EEV
UTP-VX60A
Unidad EEV
UTP-VX90A
Unidadde control
UTY-VDGX
*Consultar disponibilidad
Con estas unidades es posible conectar unidades de
tratamientode aire (UTA) y fancoils al sistema VRF.
