$FFHVRULRV
6HULHV$LUVWDJH
8QLGDGHV 5%

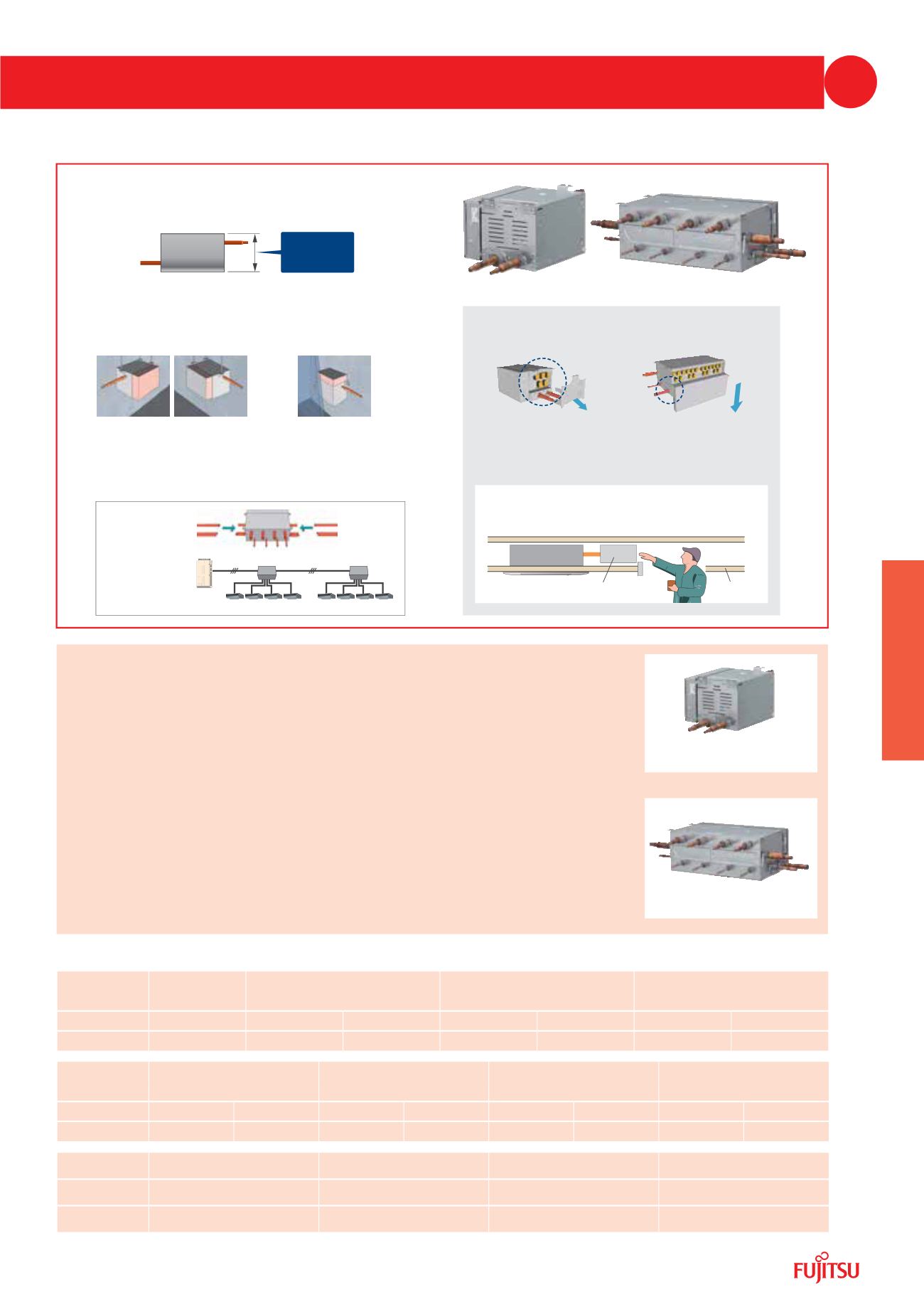

UnidadRB
Techo
UnidaRB
(simple)
Flexibilidadde la instalaciónde launidadRB
•2 formas de conexión
• Hasta 2 unidades
pueden conectarse
en serie
• Diseño pequeño y compacto
• No requiere tubo de condensados
• Laposición de la caja de control puede variarseparaadaptarsea
las particularidades de cada espacio.
• Diseño reducido (ahorrodeespacio)
• No requiere tubo de condensados
• Simplicidadde instalación, conexiónen seriepermitida
Instalaciónposiblepor ambos
lados de la cajade control
Instalaciónpor laparte superior de
la cajade control paraespacios
reducidos.
UnidadRB
(múltiple)
Altura
198mm
• Sepuedeefectuar el
mantenimiento desdeun
lateral
• El cuadro eléctrico puede ser
fijarse demanera temporal
conun simple deslizamiento
hacia abajo.
• Las piezas se pueden sustituir fácilmente
incluso enestrechos espacios en el techo.
Facilidaddemantenimientoenespacios reducidos
Unidad RB individual a la cual es posible
conectar unidades interiores de hasta 8 kW.
8QLGDG 5%873 5; $+
Unidad individual
Unidadmúltiple
Unidad RB individual a la cual es posible co-
nectar unidades interiores de hasta 18 kW.
8QLGDG 5%873 5; %+
Unidad RB individual a la cual es posible co-
nectar unidades interiores de hasta 28 kW.
8QLGDG 5%873 5; &+
Unidad RBmultiple a la cual es posible
conectar hasta 4 unidades interiores cuya
potencia sume hasta 56 kW.
8QLGDG 5%873 5; %+
*DPD95)
0RGH O R V
Separador
Separador
Separador
Separador
Micro J-IIS
3 tubos
2 tubos
3 tubos
2 tubos
3 tubos
2 tubos
Ref. Fabricante
UTP-AX054A
UTP-BX090A
UTP-AX090A
UTP-BX180A
UTP-AX180A
UTP-BX567A
UTP-AX567A
Código
3IVN9016
3IVN9027
3IVN9034
3IVN9028
3IVN9017
3IVN9029
3IVN9018
Colector
Colector
Colector
Colector
3 tubos
2 tubos
3 tubos
2 tubos
3 tubos
2 tubos
3 tubos
2 tubos
Ref. Fabricante
UTP-J0906A
UTR-H0906L
UTP-J1806A
UTR-H1806L
UTP-J0908A
UTR-H0908L
UTP-J1808A
UTR-H1808L
Código
3IVN9030
3NGG9320
3IVN9031
3NGG9325
3IVN9032
3NGG9330
3IVN9033
3NGG9335
Unidad RB
Unidad RB
Unidad RB
Unidad RB
Ref. Fabricante
UTP-RX01AH
UTP-RX01BH
UTP-RX01CH
UTP-RX04BH
Código
3IVN9022
3IVN9023
3IVN9024
3IVN9025
